数控精密外圆磨床 OGM-NCⅢ系列

CNC Precision Cylindrical Grinding Machine Series

~可轻松加工复杂形状工件~

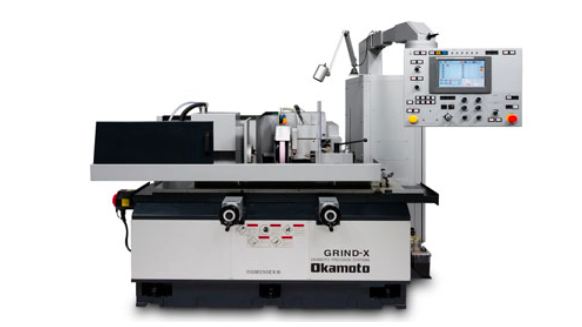

数控精密外圆磨床

OGM350NCⅢ

※   本机照片中含部分特殊选配项

l   自动设定加工参数功能（输入砂轮的粒度及宽度，然后输入工件的尺寸外径后即可自动生成磨削条件及修砂条件），简易文字式触屏操作大幅度缩减操作时间。

l   工作主轴为AC伺服电机，砂轮轴为AC主轴电机，切削轴数显反馈标准化。

l   外圆磨床首次采用V-V导轨面，超高的直线度体现。

l   左右，前后进给采用手轮操作方式，可向通用机一样操作。

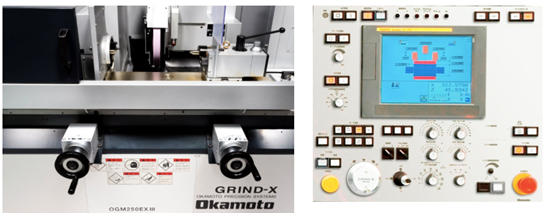

左右，下刀用手轮照片简易文字触屏控制

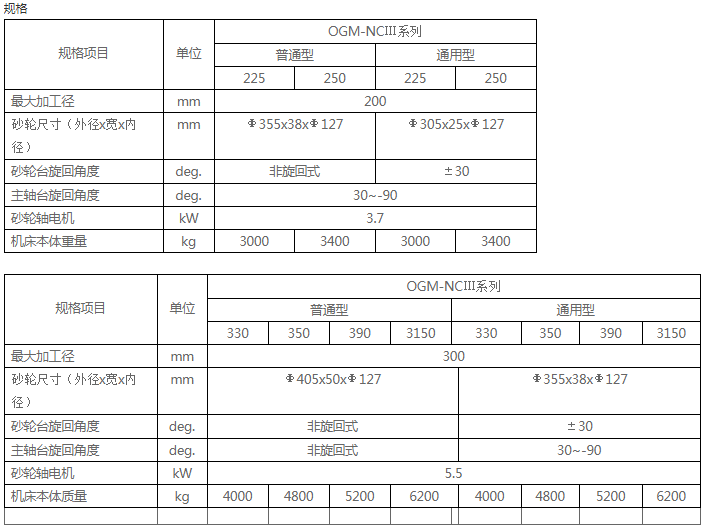

产品系列

【普通型】

OGM225NCⅢ·OGM250NCⅢ·OGM330NCⅢ·OGM350NCⅢ·OGM390NCⅢ·OGM3150NCⅢ

【通用型】

OGM225UNCⅢ·OGM250UNCⅢ·OGM330UNCⅢ·OGM350UNCⅢ·OGM390UNCⅢ·OGM3150UNCⅢ

产品理念

同时两周控制，轻松加工复杂形状工件。

特点

l   自动设定加工参数功能（输入砂轮的粒度及宽度，然后输入工件的尺寸外径后即可自动生成磨削条件及修砂条件），简易文字式触屏操作大幅度缩减操作时间。

l   工作主轴为AC伺服电机，砂轮轴为AC主轴电机，切削轴数显反馈标准化。采用使加工环境更加稳定的全封闭式护罩。

l   加工特殊形状零件（轮廓弧线）时，两轴联动配合我司自主开发的EDELAC Win软件可以轻松实现。

简易文字触屏操作面板                EDELAC Win 操作画面

工件详情

从工件中寻找【外圆磨床】

从工件中寻找【高效率】

数控精密外圆磨床 OGM-NCAGⅢ系列

CNC Precision Cylindrical Grinding Machine Series

~高刚性构造及简易操作软件，向角度加工升级~

数控精密外圆磨床

OGM-NCAGⅢ

※   本机照片中含部分特殊选配项

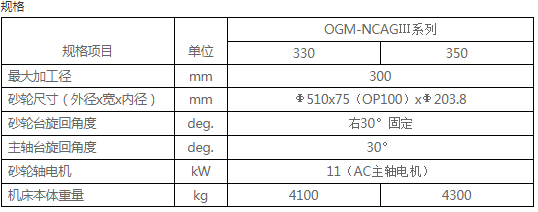

产品系列

OGM330NCAGⅢ·OGM350NCAGⅢ·OGM360NCAGⅢ

产品理念

对外径及断面同时进行磨削，缩短加工时间

特点

l   （待翻译）

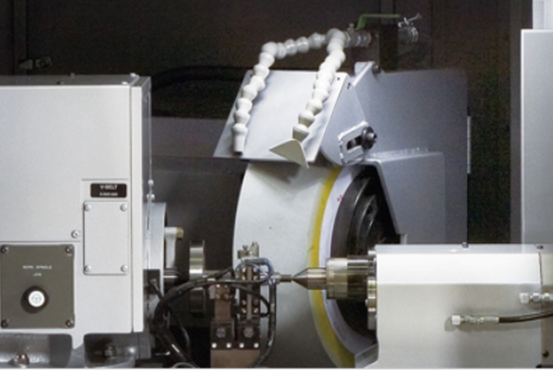

l   角度设计（砂轮轴右端30°固定），可最大限度的扩大砂轮外周更加高效的对工件的断面进行磨削。

l   磨削循环中可介入修砂操作，可手动操控单品加工也可批量加工，操作员可随心所欲进行作业的机床。

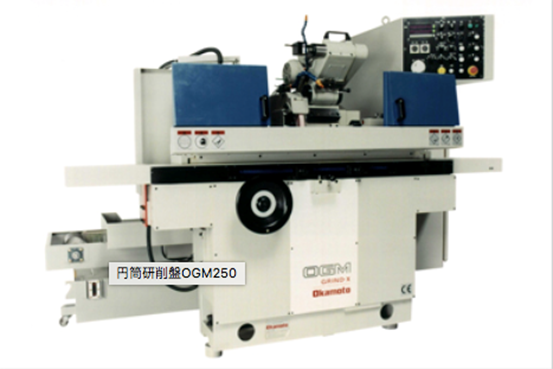

精密外圆磨床 OGM250UDXB

Cylindrical Grinding Machine

~广受好评的通用型非数控外圆磨床~

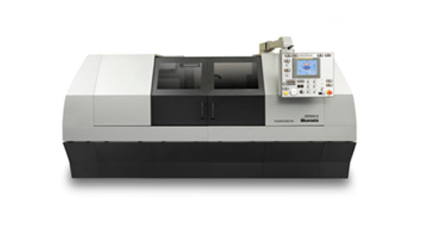

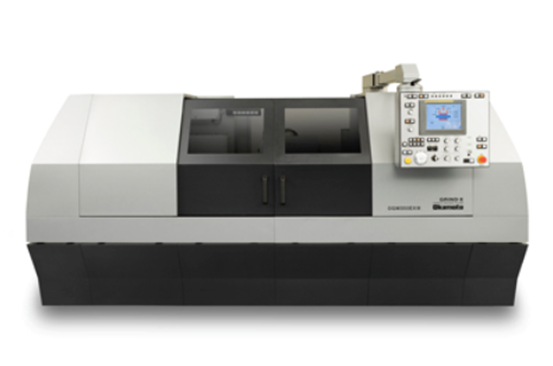

精密外圆磨床

OGM250UDXB

※   本机照片中含部分特殊选配项

产品系列

OGM250UDXB

产品理念

满载原始感的数控精密外圆磨床

特点

l   尽可能迎合操作员视线的设计。操作性在全世界大受好评。

l   工作台左右进给，砂轮切削（手轮控制）均可手动。

l   搭载与平面磨床同样的控制装置。虽然是通用机但也可数字化管理。
